產品介紹
工作原理：氣液緩沖器結構主要利用柱塞作為承受沖擊的主要部件，柱塞與缸體之間形成油腔P1，柱塞內部由浮動活塞隔離氣腔P3和油腔P2，采用了節流阻尼環縫和節流阻尼孔共同作為阻尼結構，柱塞端部的通孔與節流阻尼棒形成節流阻尼環縫，端部結構上還開有將油腔P1和油腔P2相連的節流阻尼孔，由單向閥控制節流阻尼孔的開關，在氣腔內充入壓縮氮?dú)庾鳛榫彌_器的復位元件，避免了采用彈簧作為復位元件可能發生的反彈和疲勞現象。
氣體的壓縮不依賴于速度，氣體的壓縮不吸收能量；油液的流量受阻尼孔的大小和速度限制。速度越大，阻力就越大。液壓油流經阻尼孔時的流體阻力和摩擦力進行耗能。

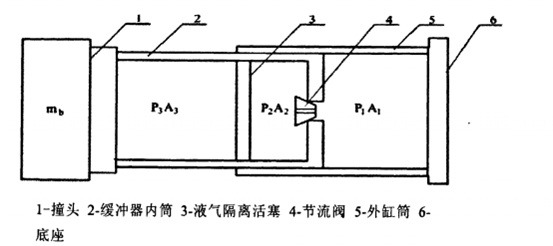

圖1 氣液緩沖器原理圖
產品參數：緩沖行程L、沖擊質量M、沖擊速度V、最大阻尼力F、沖擊能量W等
產品優勢：傳統的緩沖器主要由金屬?gòu)椈杉捌渌考M成，部分緩沖器是由金屬?gòu)椈伞⑾鹉z和金屬硫化復合而成的組合式結構。這些緩沖器普遍存在體積大、容量小、質量大、阻抗大、性能不穩定、使用壽命短和維護成本高的問題。液壓緩沖器具有大容量、性能穩定和疲勞壽命長且便于調整等特點，其較好的阻抗特性不僅改善了機械裝置的結構受力，同時也提高了沖擊性能。
應用場景：氣液緩沖器主要自動化生產線、交通運輸、起重機和汽車等領域，保護設備免受損害和破壞。
原理曲線：

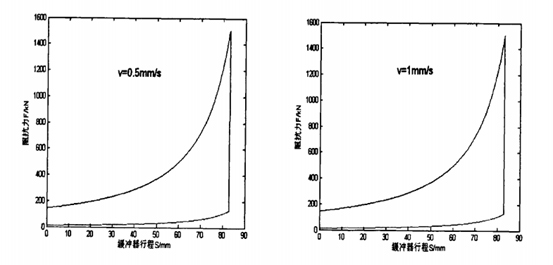

圖2 氣液緩沖器靜態工作曲線圖

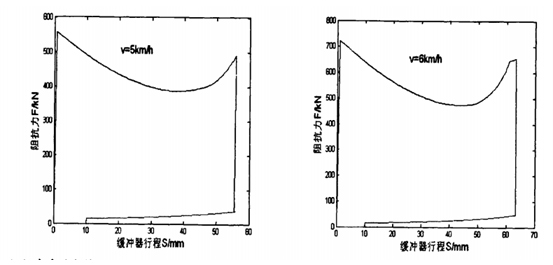

圖3 氣液緩沖器動態工作曲線圖
動畫演示
